TIP'S MENGGUNAKAN CRT MONITOR UNTUK TV

Tip's tentang Cara merubah konfigurasi dari CRT yoke monitor agar dapat di gunakan bersama dengan mesin pesawat TV.Mengapa harus di rubah dahulu?
karena nilai resistansi yoke horisontal monitor adalah sangat rendah( mulai 0,2 ohm - 0,6 ohm ) terhadap nilai yang boleh di bebankan kepada sebuah rangkaian defleksi horisontal sebuah pesawat TV ( 0,6 ohm - 1,8 ohm ).Akibatnya beban Transistor Horisontal adalah menjadi amat berat hingga dapat menyebabkan kerusakan secara langsung.

Yang perlu anda persiapkan adalah :

1. CRT monitor lengkap dengan yoke
2. Modul mesin pesawat TV yg mempunyai fasilitas pinchussion atau untuk model 21" lebih.
3. Trafo yoke "wansonic" ( untuk yoke monitor SVGA atau monitor Flat )
4. Electronic tool ( solder,timah dll).

Pertama yang perlu anda kerjakan adalah,memperhatikan susunan perkabelan dari bagian horisontal yoke,biasanya ada rangkaian tambahan di bagian yoke monitor ( rangkaian konvergensi dynamic dan rangkaian pincushion )
Rubah susunan bagian horisontal ini yang awalnya di susun secara pararel menjadi susunan seri.Dengan cara lepaskan semua titik sambung pada masing-masing terminal horisontal yoke ( bagian vertikal tak perlu di rubah ).Buang / putuskan semua perkabelan dari rangkaian tambahan (pincushion) tersebut,ambil ujung-ujung kabel spool inti dari gulungan horisontalDan anda akan mendapatkan empat buah ujung line/kabel dari bagian horisontal ini,dua dikiri dan dua dikanan.Ukur dengan avo meter untuk menandakan masing masing gulungan (gulungan A dan gulungan B ).Sambungkan salah satu ujung dari gulungan A sebelah kiri ke ujung dari gulungan B sebelah kanan.Dan sisa dari dua ujung yang tidak disambung adalah titik untuk terminal yang akan kita gunakan selanjutnya.Proses pertama selesai,berikutnya segera anda ukur nilai resistansi dari horisontal yoke yg telah kita rubah ini,apakah sudah cukup sampai kisaran antara 0,6 - 1,8 ohm dengan avo meter presisi ( akurat;disarankan dengan AVO meter digital ) .jika sudah cukup ,perangakat CRT siap di gunakan.
Beberapa syarat yg perlu anda perhatikan adalah : Jangan sekali-kali merubah apalagi mencabut komponen gelang static konvergensi di leher CRT,karena jika telah berubah anda mungkin perlu seharian bahkan lebih untuk menyetel ulang posisi yang telah diset di pabrik ini.setelan ini amat kritis untuk crt monitor dikarenakan jumlah pixelnya yang lebih banyak dari crt TV,dan karena alasan itulah saya menganjurkan untuk menggunakan mesin TV yang mempunyai fasilitas pengaturan pinchussion/ taraf kelengkungan sisi gambar. (cirinya :terdapat dua buah trimpot manual di dekat IC vertikal mesin TV ).
Apabila ukuran resistansi dari horisontal yoke ini masih terlalu rendah ( pada yoke monitor SVGA atau yoke monitor 17" keatas atau juga yoke monitor Flat).Kita perlu menggunakan komponen tambahan ,yaitu trafo yoke Wansonic (khusus di buat oleh pabrikan wansonic untuk di gunakan oleh para pembuat pesawat TV rakitan ).trafo ini banyak di jumpai dipasaran bersama dengan mesin tv keluaran wansonic.
Cara menggunakan trafo wansonic adalah sebagai berikut :
1.Hubungkan kabel biru dari mesin TV ke kaki nomor1 trafo juga langsung menuju ke salah satu terminal horisontal yoke.
2. Hubungkan kabel merah dari mesin TV menuju titik terakhir (pin6 atau7) dari kaki trafo.
3.Hubungkan kabel merah dari yoke ke salah satu pin di trafo wansonic ( pin4,5,6,7 ) untuk menyesuaikan lebar gambar.

Informasi tambahan; Disarankan untuk menggunakan mesin TV yang mempunyai Fasilitas pengatur pincushion agar linearitas di kiri-kanan dan atas bawah bisa diatur sebaik mungkin.

Selamat mencoba dan semoga berhasil.


Sumber :Zicelektronik

SKEMA MIKROKONTROLER

UKURAN DAN BENTUK BOX SPEAKER

Untuk menghasilkan suara yang enak untuk di dengar sebuah speaker harus di taruh di sebuah box/kotak,selain tampilan agar manis box yang sesuai dengan ukuran speaker dapat menghasilkan suara yang bagus/enak untuk di dengar.

Berikut beberapa bentuk dan ukuran box speaker:


1.Box 15" double speaker


2.Box speaker subwofer 18"



3.Box Speaker 15"




4.Box speaker model keong






Ukuran box




5.Box Subwofer







Senin, 29 Maret 2010

Pengusir tikus elektronik

Tikus memang menjengkelkan, apalagi ketika sudah merusak barang kesayangan kita,dan kotorannya yang baunya minta ampun.Dengan pengusir tikus elektronik ini dapat membantu untuk mengusirnya:

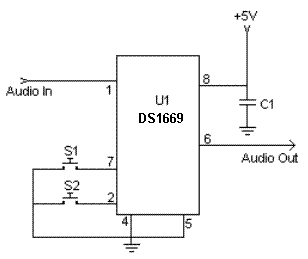

DIGITAL VOLUME

Minggu, 28 Maret 2010

TV MENU SERVIS




MENU SERVICE CODE :
adalah kode untuk masuk kedalam kondisi "SERVICE MODE".dalam istilah reparasi pesawat televisi.
ada beberapa cara,diantaranya dengan menggunakan kode-kode angka atau huruf atau juga kombinasi dari keduanya.
cara lain adalah dengan cara men-short/jumper sesaat pada titik / atau switch yg telah di sediakan di pcb tv tersebut.


TOSHIBA :
TEKAN MUTE DI REMOTE SEKALI,KEMUDIAN TEKAN LAGI DAN TAHAN MUTE + MENU DI TV .ULANGI UNTUK PROSES BERIKUTNYA
TEKAN MENU DIREMOTE-TEKAN ANGKA 4,7,2,5
TEKAN VOL(-) DI TV -TEKAN DAN TAHAN ANGKA 9


SANYO :
MENU DI REMOTE + VOLUME UP TV
MENU DI TV + ANGKA 2 DI REMOT

LG FLATRON:
TEKAN OK DIREMOTE + OK DI TV atau MENU REMOTE + MENU DI TV


TCL :
TEKAN DISPLAY (OSD) DIREMOTE + VOLUME DOWN DI TV ,tahan 3 detik

PHILLIPS :
POSISI TV STNDBY,TEKAN 0,6,2,5,9,MENU

POLYTRON :
POSISI TV STNDBY, TEKAN DAN TAHAN MENU DI REMOTE HINGGA TV MENYALA MASUKAN KODE ANGKA 1013 atau 1014

PANASONIC :
SHORT (KONEK SESAAT) PIN 'FA-1' KE 'FA-2' ATAU TP-8 KE GROUND
PANASONIC TX SERIES :TEKAN VOL(-) DI TV + OSD


SHARP :
SHORT KAKI (PIN)6 DAN PIN 7 SESAAT PADA IC MCU (TDA 98XXX).UNTUK KELUAR SHORTKAN KEMBALI

SHARP EXPRESSION :
HUBUNGKAN ATAU JEPIT DUA KAWAT /JUMPER J800 ( ADA DISEBELAH TUNER ) YG PCB- TELAH DISEDIAKAN LUBANG DAN DUA JUMPER SEJAJAR.

CRYSTAL :
POSISI TV STNDBY,TEKAN VOLUME UP + VOLIME DOWN PADA TV BERSAMAAN DAN TAHAN HINGA TV ON

.
AKARI: TEKAN SLEEP DI REMOTE + MENU TV


SAMSUNG :
POSISI STANDBY TEKAN DI REMOTE : MENU - PSTD - MUTE - POWER ON
SAMSUNG PLANO :
POSISI STANDBY, TEKAN DI REMOTE : DISPLAY-MENU-MUTE-POWER ON
SAMSUNG PLANO DIGITAL HD100:
STANDBY-DISPLAY-MENU-MUTE-POWER
ATAU : STANDBY-MUTE-1-8-2-POWER ON

AKIRA,FUJITEC,BOOMBA:
DAN BEBERAPA MEREK CHINA YANG LAINNYA YG MENGGUNAKAN IC PROGRAM TYPE LC8632XX SERIES : TEKAN MENU DI REMOTE DUAKALI - RECALL (Q.VIEW) - MUTE.

TV CHINA LAINNYA ( KCL,MITOCHIBA,BAZZOMBA) :
TEKAN VOLUME DI TV HINGGA NOL.TEKAN RECCAL DI REMOTE SEKALI, TEKAN DAN TAHAN VOLUME ( - ) DI TV BERSAMAAN DENGAN TEKAN KEMBALI RECALL DI REMOTE..ulang proses tersebut untuk masuk ke sub menu selanjutnya sampai ke posisi keluar menu servis.


AIWA :
TOMBOL MENU SERVISNYA ADA DI DALAM REMOTE DI ATAS TOMBOL VOLUME (+),BONGKAR DAHULU.

JVC :
TEKAN DAN TAHAN BERSAMAAN OSD+MUTE
ATAU TEKAN DAN TAHAN OSD+PICTURE

HITACHI:
TEKAN DAN TAHAN TOMBOL AVDI TV, HIDUPKAN POWER SWITCH TV

SONY :
STANDBY- OSD - 5 - VOL(-) - POWER ON

RCA/THOMSON :
TEKAN DAN TAHAN TOMBOL VT DI TV + POWER SWITCH ON TV

Untuk Beberapa merek TV CHINA juga ada yang tombol menu servisnya di dalam remote orsinilnya

SKEMA SUBWOFER DAN CROSSOVER AKTIIF

Skema crossover aktif :

1.2 way crossover aktif


2.3 way crossover aktif






3. 3 way crossover aktif dengan subwofer

Crossover ini sangat cocok untuk sound system .









skema subwofer :

Kamis, 04 Maret 2010

SKEMA TONE CONTROL

ini adalah beberapa skema tone control:

Skema tone control 1 :


Skema tone control 2 :


Skema tone control 3 :
